Trigger Wizard – Déclencheur universel de feux de route pour phares à LED commutés par la terre

Trigger Wizard – Déclencheur universel de feux de route pour phares à LED commutés par la terre

SKU:DNL.WHS.20600

Prix habituel €20,95 EUR
Prix habituel Prix promotionnel €20,95 EUR
Promotion Épuisé
Taxes incluses. Frais d'expédition calculés à l'étape de paiement.

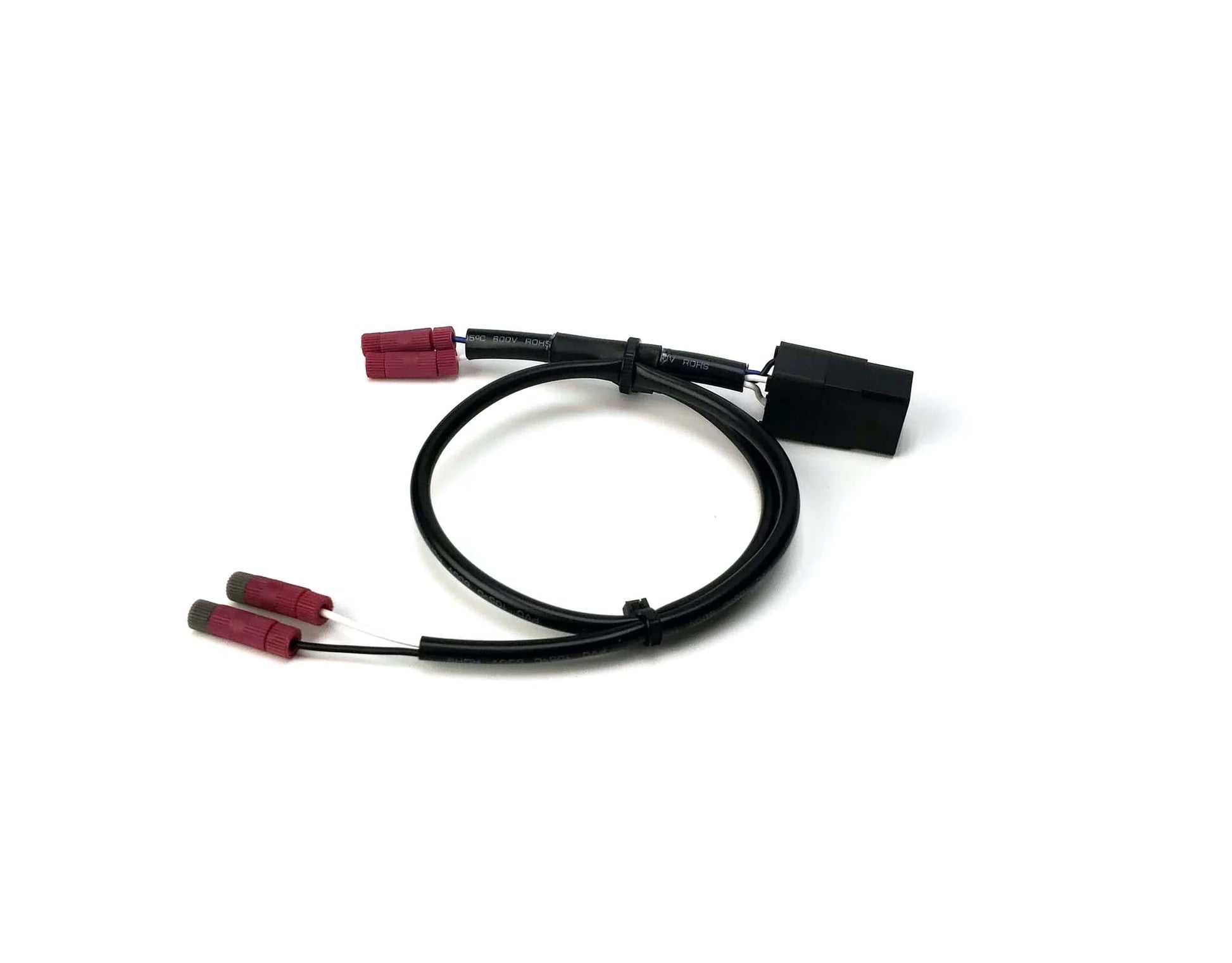

Le très attendu Trigger Wizard est un adaptateur de câblage simple qui convertit le fil de feux de route mis à la terre d'un véhicule en un fil de feux de route conventionnel qui produit 12 volts lorsque vous allumez les feux de route. Cet adaptateur est nécessaire si vous souhaitez émettre un signal de feux de route 12 V qui permet aux feux DENALI de changer d'intensité avec votre interrupteur de feux de route d'usine.

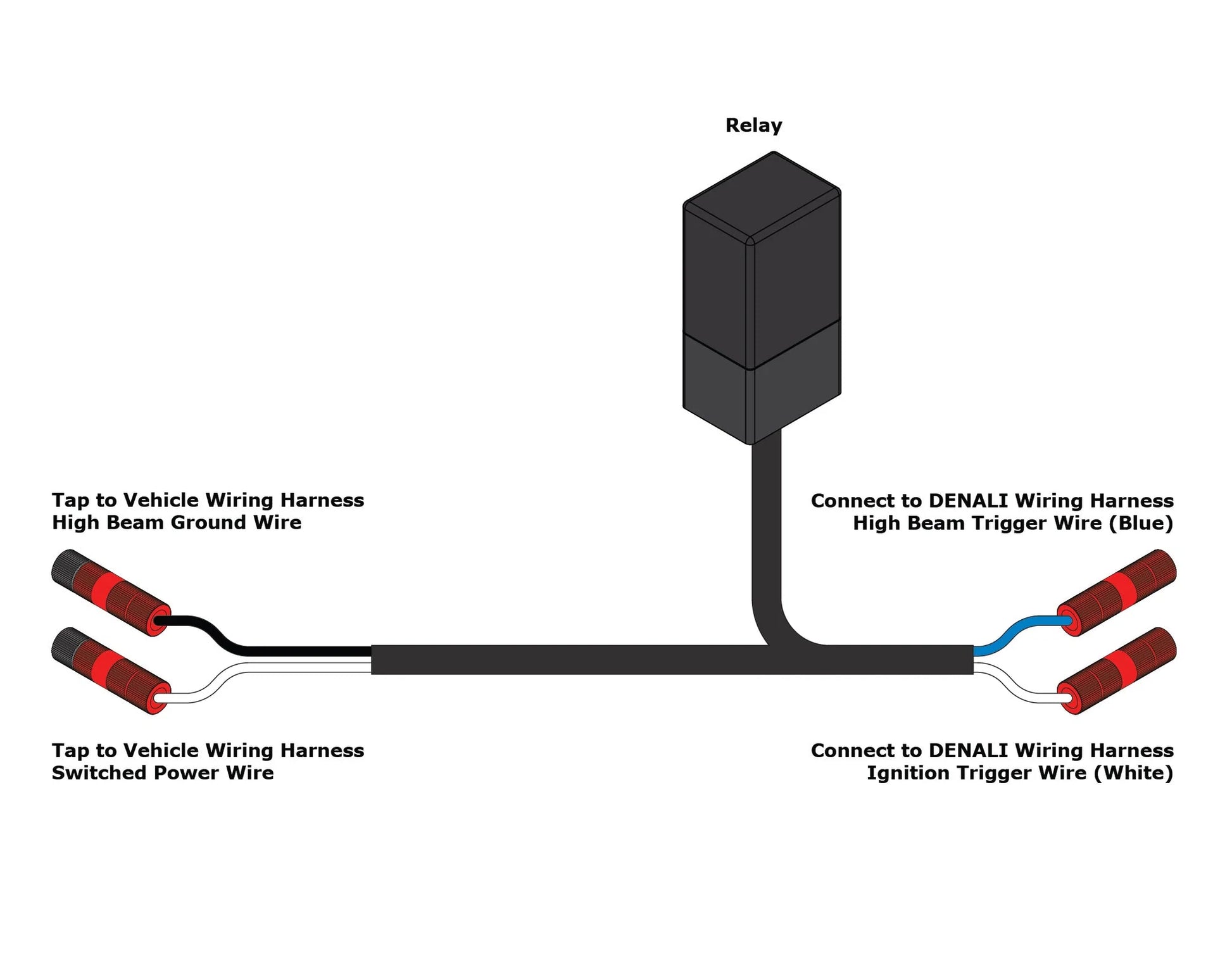

Pour installer l'assistant de déploiement, connectez simplement les extrémités blanche et bleue aux fils de déploiement à code couleur sur le faisceau de câbles DENALI, puis connectez les fils noir et blanc aux fils d'alimentation des feux de route et de l'interrupteur du véhicule, respectivement.

Qu'est-ce que la commutation de masse ? Comment savoir si j’en ai besoin ?
La commutation à la terre est une configuration courante pour les circuits de phares à LED dans les véhicules et signifie simplement que l'interrupteur est situé du côté terre du circuit de phare plutôt que du côté alimentation du circuit. Pour déterminer le type d'interrupteur dont dispose votre véhicule, utilisez simplement un voltmètre pour mesurer la tension sur le fil des feux de route tout en allumant/éteignant l'interrupteur des feux de route. Les circuits de feux de route commutés « côté puissance » conventionnels affichent 0 volt lorsque les feux de route sont éteints et 12+ volts lorsque les feux de route sont allumés.

Les circuits de feux de route mis à la terre font exactement le contraire : le câble mesure plus de 12 volts lorsque les feux de route sont éteints et tombe en dessous de 1 volt lorsque les feux de route sont allumés. La connexion directe du Trigger Wizard entre le faisceau de câbles DENALI et le circuit des phares mis à la terre inversera le signal pour activer correctement les fonctions de gradation DENALI. Cet adaptateur est compatible avec tous les câbles d'éclairage de conduite DENALI DataDim et le contrôleur d'éclairage DialDim.

Tous les phares à LED sont-ils mis à la terre ?

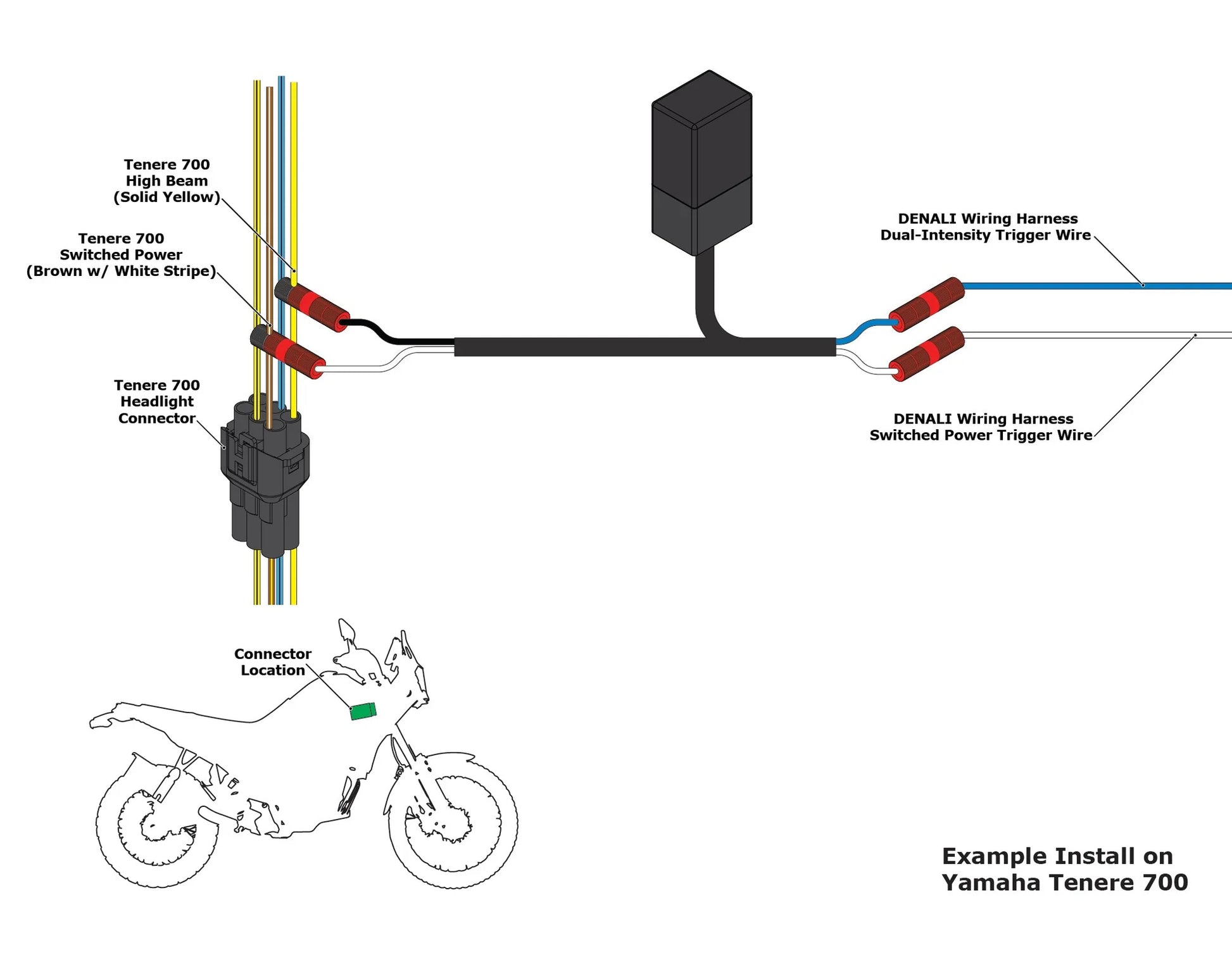

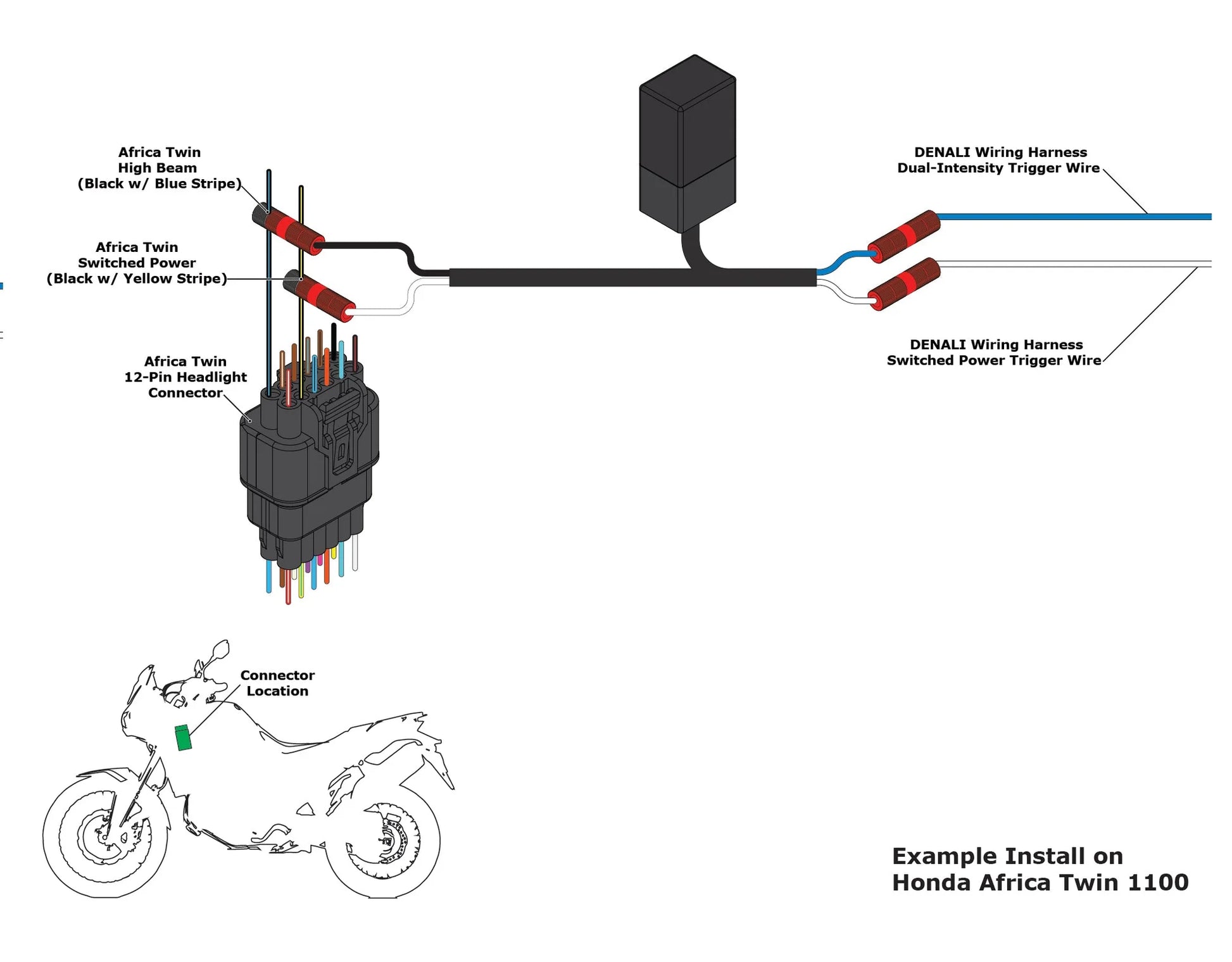

Non, veuillez donc suivre les instructions ci-dessus pour déterminer si votre véhicule dispose d'un circuit de feux de route mis à la terre. Voici quelques exemples de véhicules équipés de circuits de feux de route à commutation au sol (voir le manuel du propriétaire pour plus de détails). Nous mettrons à jour le manuel pour indiquer les câbles spécifiques qui doivent être connectés pour des véhicules spécifiques au fur et à mesure que nous recueillons les informations.

Vous pouvez trouver les instructionsICI
